UV Ink Printer
Large Glass 표면 보호용 UV Ink 인쇄
Core Technology
- 직선 위치 정밀도
- 반복 정밀도
- Nozzle Moving CNC Servo Control
Specification
| Size | L3400 x W2500 x H1700 |
|---|---|
| Capacity | 1sheet / 60sec |
| 주요 Unit | Squeeze Head, Head Moving Unit UV & LED Dryer, Reverse Conveyor |

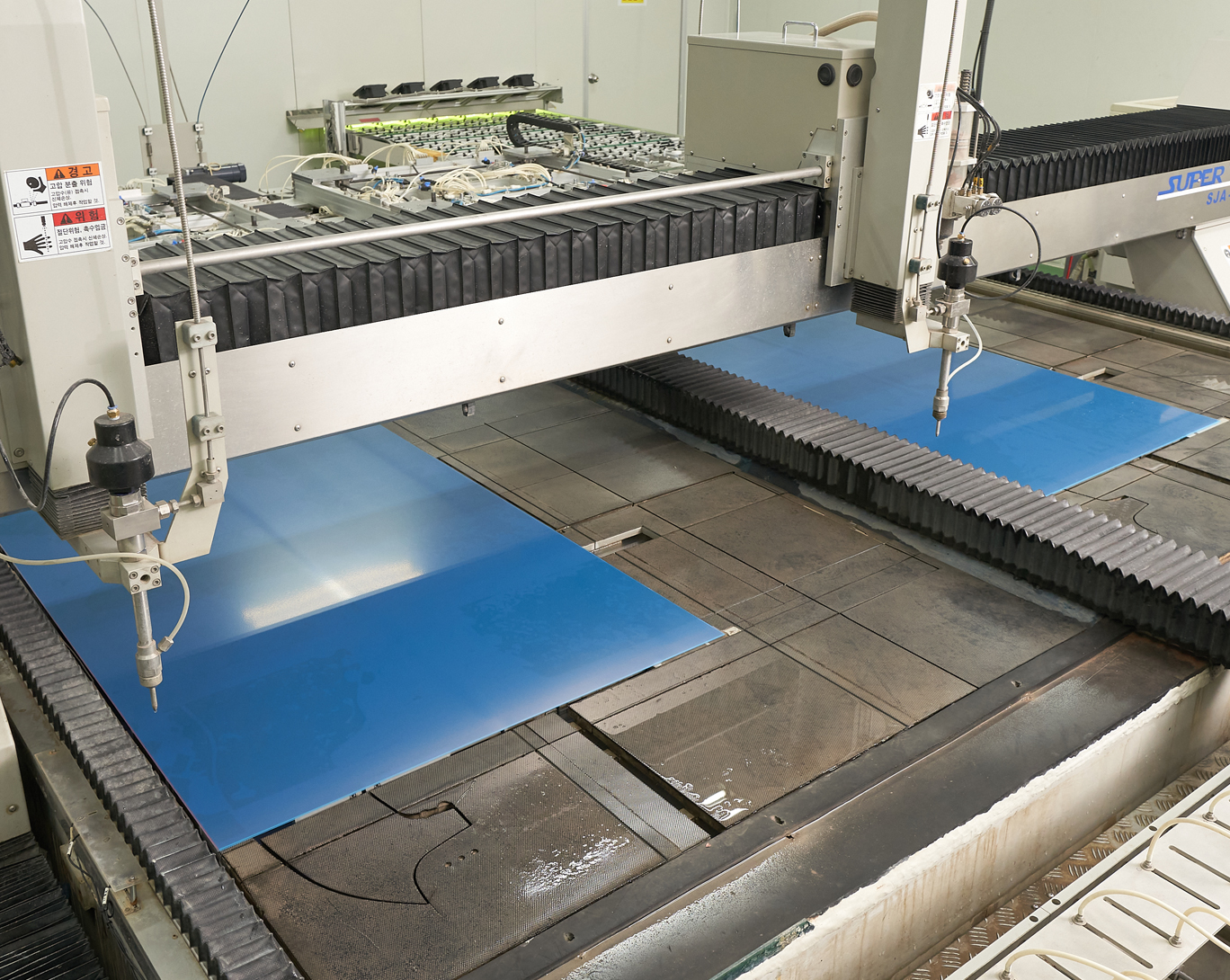

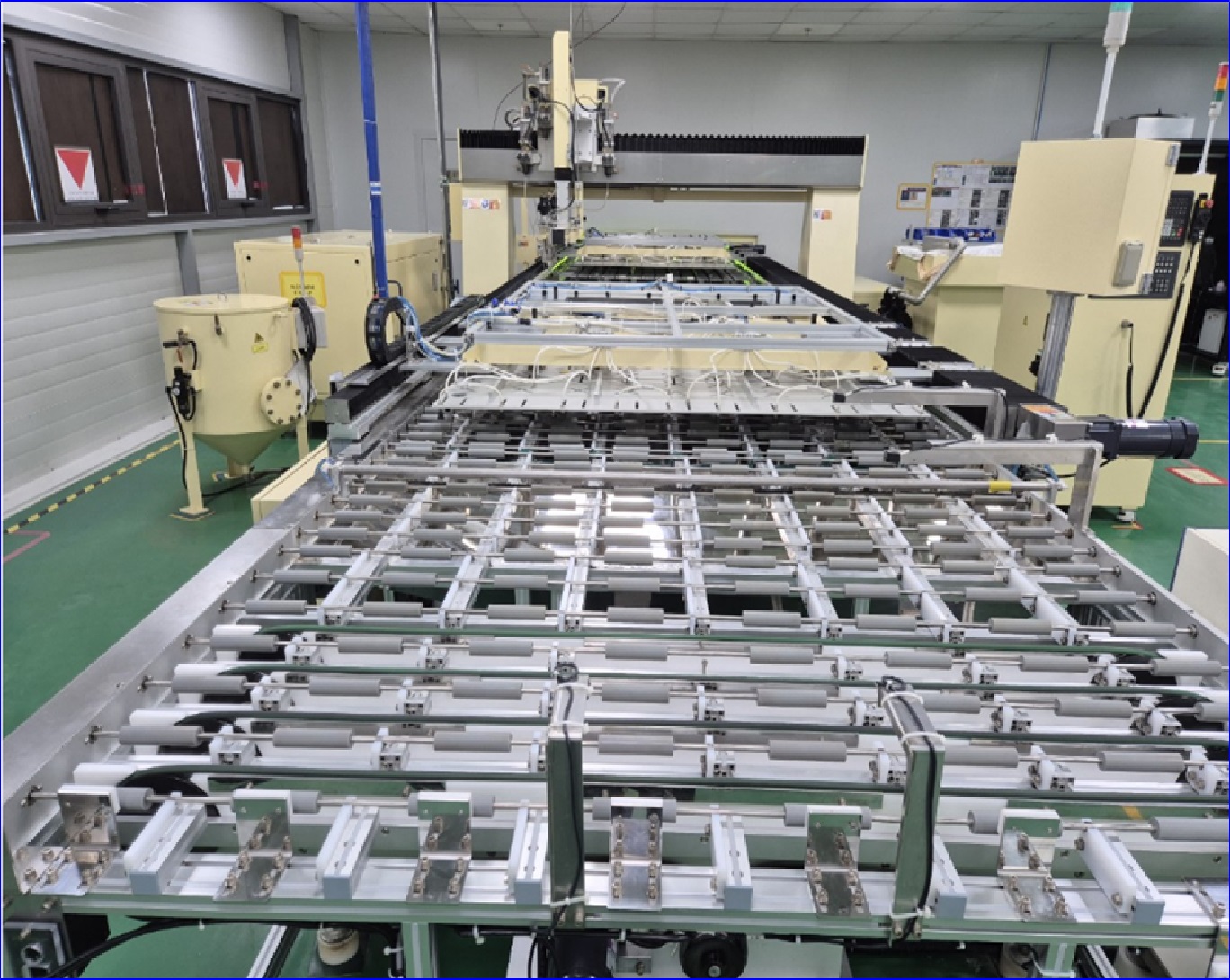

Large Water-Jet Cutter
Nozzle을 이용 연마제를 고속 분사하여 Large Glass Cutting
Core Technology
- 직선 위치 정밀도
- 반복 정밀도
- Nozzle Moving CNC Servo Control
Specification
| Size | L4300 x W3000 x H2300 |
|---|---|
| Capacity | 2sheet / 90sec |
| 주요 Unit | Cutting Table, Nozzle Moving, High Pressure Pump System, Abrasive Tank |
Cell Water-Jet Cutter
Nozzle을 이용 연마제를 고속 분사하여 중판 Glass Cell 단위 Cutting
Core Technology
- 직선 위치 정밀도
- 반복 정밀도
- Nozzle Moving CNC Servo Control
Specification
| Size | L2150 x W1760 x 1830 |
|---|---|
| Capacity | 2 ZONE * 1~5장 적층/60sec |
| 주요 Unit | Cutting Table, Nozzle Moving, High Pressure Pump System, Abrasive Tank |

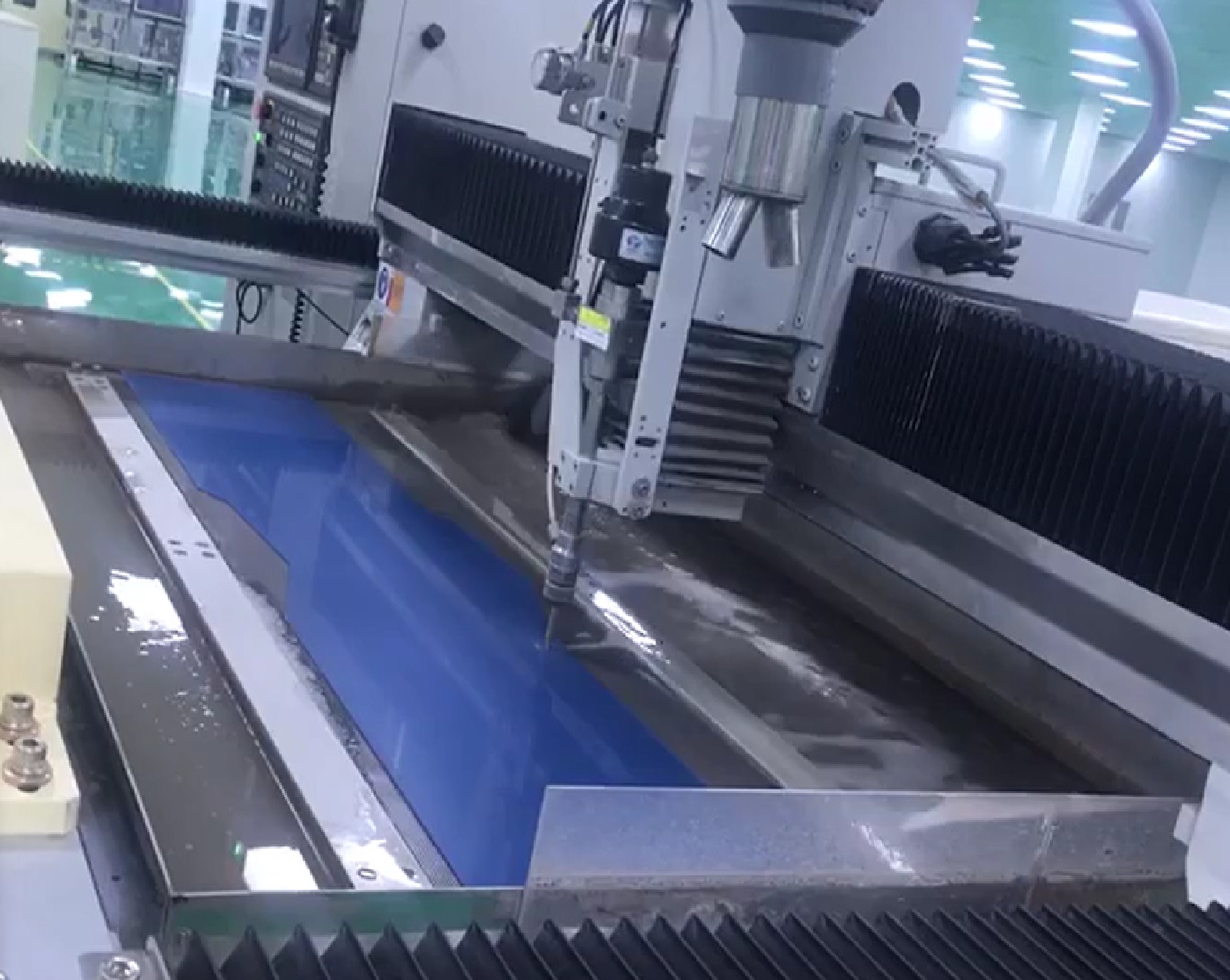

Automobile Large Glass Cutting System
자동차용 Front Glass Cutting System
Core Technology
- 다종의 글라스 사이즈 컷팅 가능
- CAD/CAM 정밀 설계 관리 기능
- CNC Servo 제어기기 적용하여 컷팅 정밀도
Specification
| Machine Size | [L] 6,000mm * [W] 5,000mm * [H] 2,000mm |
|---|---|
| Glass size | Max : [X] 1,500 * [Y] 1,950mm * [Z] 200mm |
| Capacity | 360sec[Un/loading포함] |
| 주요 Unit | X,Y,Z-Axis Servo Motor, Cutting 2Head, Abrasive Auto Supply & Regulator Water Hight Pressure Pump Oil Chiller Water Storage Tank Load/Unload Transfer Unit |
Automobile Middle Glass Cutting System
자동차용 Front Glass Cutting System
Core Technology
- 다수의 모델링 컷팅 가능
- CAD/CAM 정밀 설계
- X,Y,Z Axis Servo Motor
- CNC 제어기 적용 가공 정밀도
Specification
| Machine Size | [L] 3,970mm * [W] 5,160mm * [H] 1,850 mm |
|---|---|
| Glass size | Max : [X] 1,250 * [Y] 650mm * [Z] 150mm |
| Capacity | 190sec/1sheet |
| 주요 Unit | X,Y,Z-Axis Servo Motor, Cutting Head Abrasive Supply Regulator Unit. Cutting Table Jig, Water Hight Pressure Pump Oil Chiller Water storage Tank |

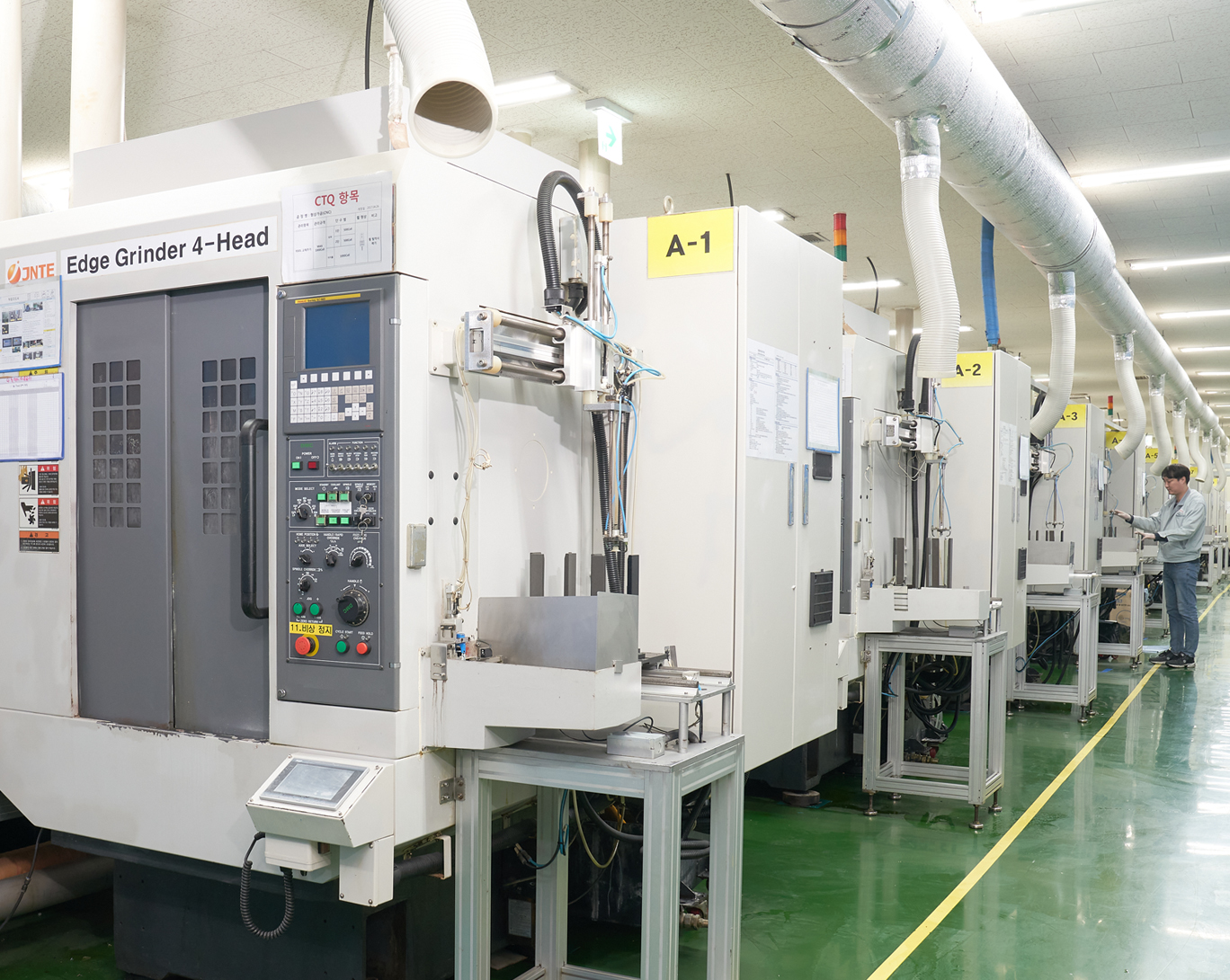

CNC Grinder
Cell Cutting이 완료된 Glass의 Edge 4면을 정밀 Grinding
Core Technology
- 4 Head Grinding Uniformity
- 직선, 반복 정밀도
- CNC Servo Control
Specification
| Size | L2040 x W2420 x 2470 |
|---|---|
| Capacity | (5” Glass) 4pcs / 180sec |
| 주요 Unit | 4 Head Spindle, Centering Chuck Jig, CNC Stage, Auto Lo/Unloading |

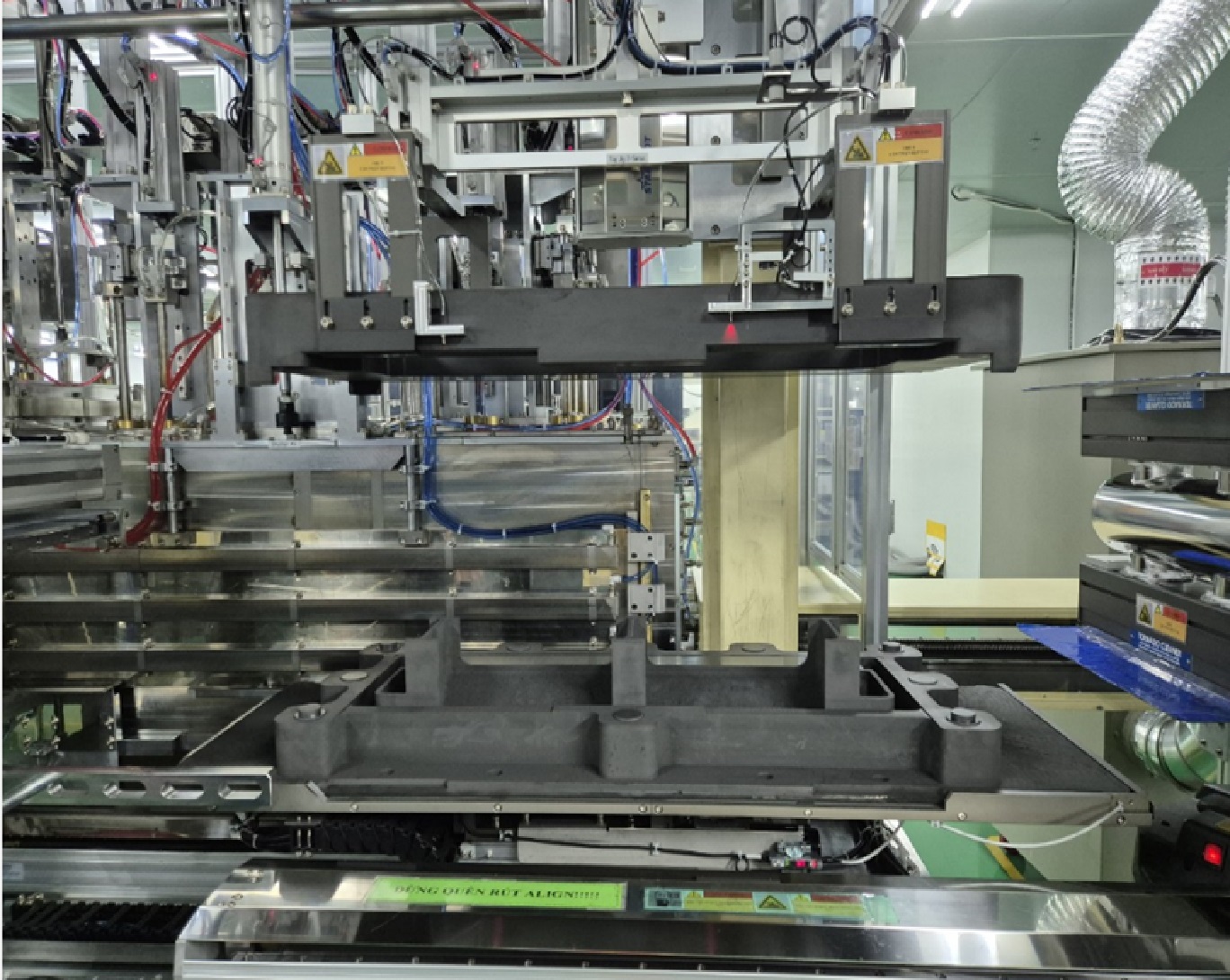

Automobile Glass CNC Grinding System
자동차 Front Display Glass를 면취 면삭 가공하는 설비
Core Technology
- X,Y,Z Servo Motor
- Ball Bearing Speindle
- Glass 4장 동시 가공
- CAD/CAM 활용한 정밀 가공
- CNC Controller
Specification
| Size | [L] 5,620mm * [W] 2,800mm * [H] 2,480 mm |
|---|---|
| Capacity | 760sec/4sheet |
| 주요 Unit | Auto Load/Unloading Unit, 4Head Vaccum Glass Jig, 4Head Spindle/Grinding Tool Unit, 4Head Glass Centering Unit, 4Head Glass Index Jig |
3D Heat Pressing MC
2D Glass에 열을 가하여 3D Glass로 성형
Core Technology
- Heat Control
- Forming Mold 설계
- Auto Lo/Unloading
Specification
| Size | L2160 x W3700 x 215 |
|---|---|
| Capacity | 1pcs / 35sec |
| 주요 Unit | Heating Chambe, Mold, Mold Cleaning, Auto Lo/Unloading |

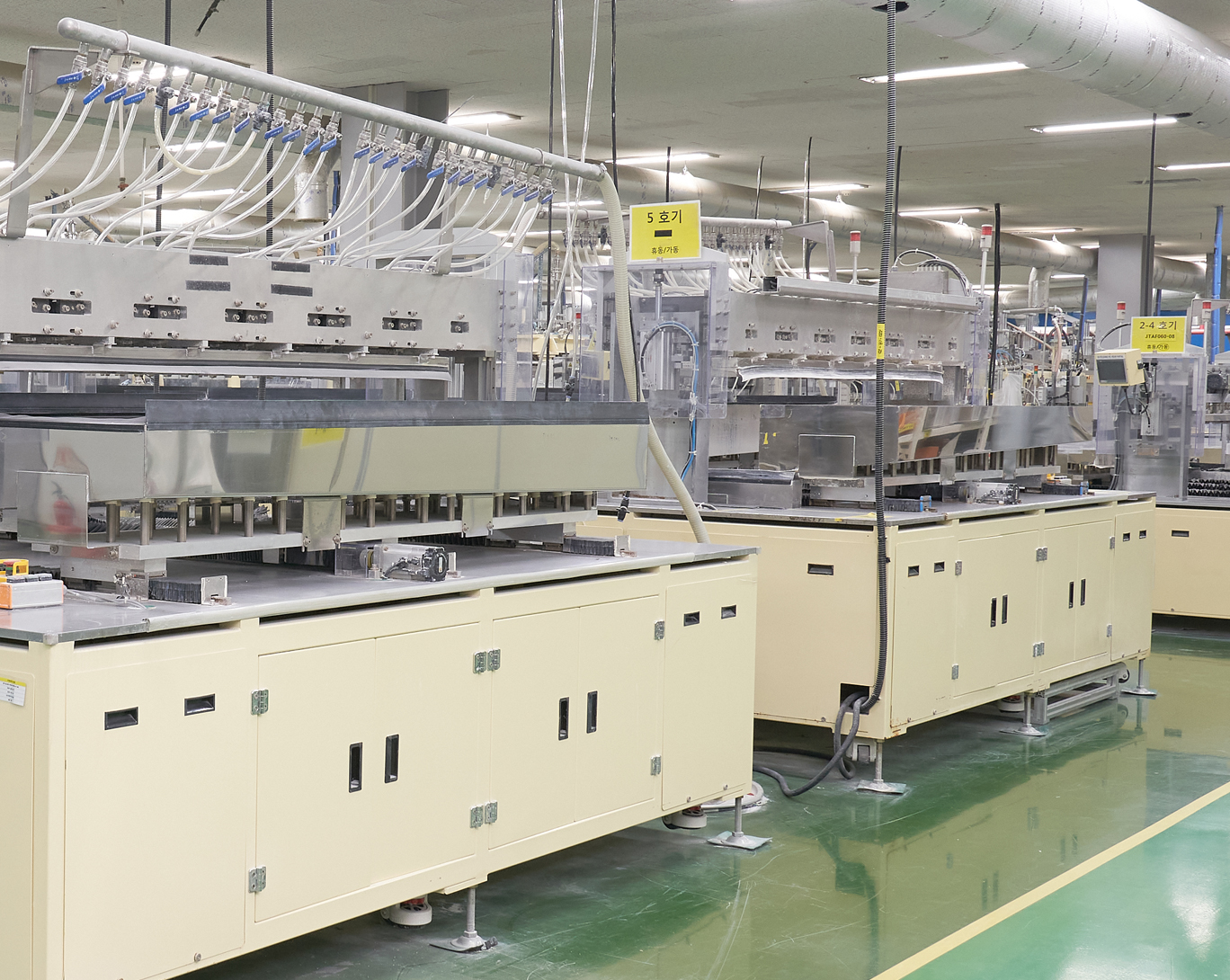

Automobile Glass Auto Heat Forming System
자동차 Front Display 2D Glass를 3D Heat Forming하는 설비
Core Technology
- 40~900℃ 온도 제어, 관리 기능
- 각 Zone 온도 온도 관리
- Catridge Heater 사용, 열 효율 관리
- Load cell로 가압량 정밀 제어로 3D 성형 기술
Specification
| Size | [L]7,830mm * [W]3,080mm * [H]2,740 mm |
|---|---|
| Capacity | 660sec/1ea |
| 주요 Unit | Pre-Heating Zone, Press Heat Forming Zone Unit Annealing, Cooling unit Mold Cleaning Unit, Mold Auto Load/Unloading Unit |

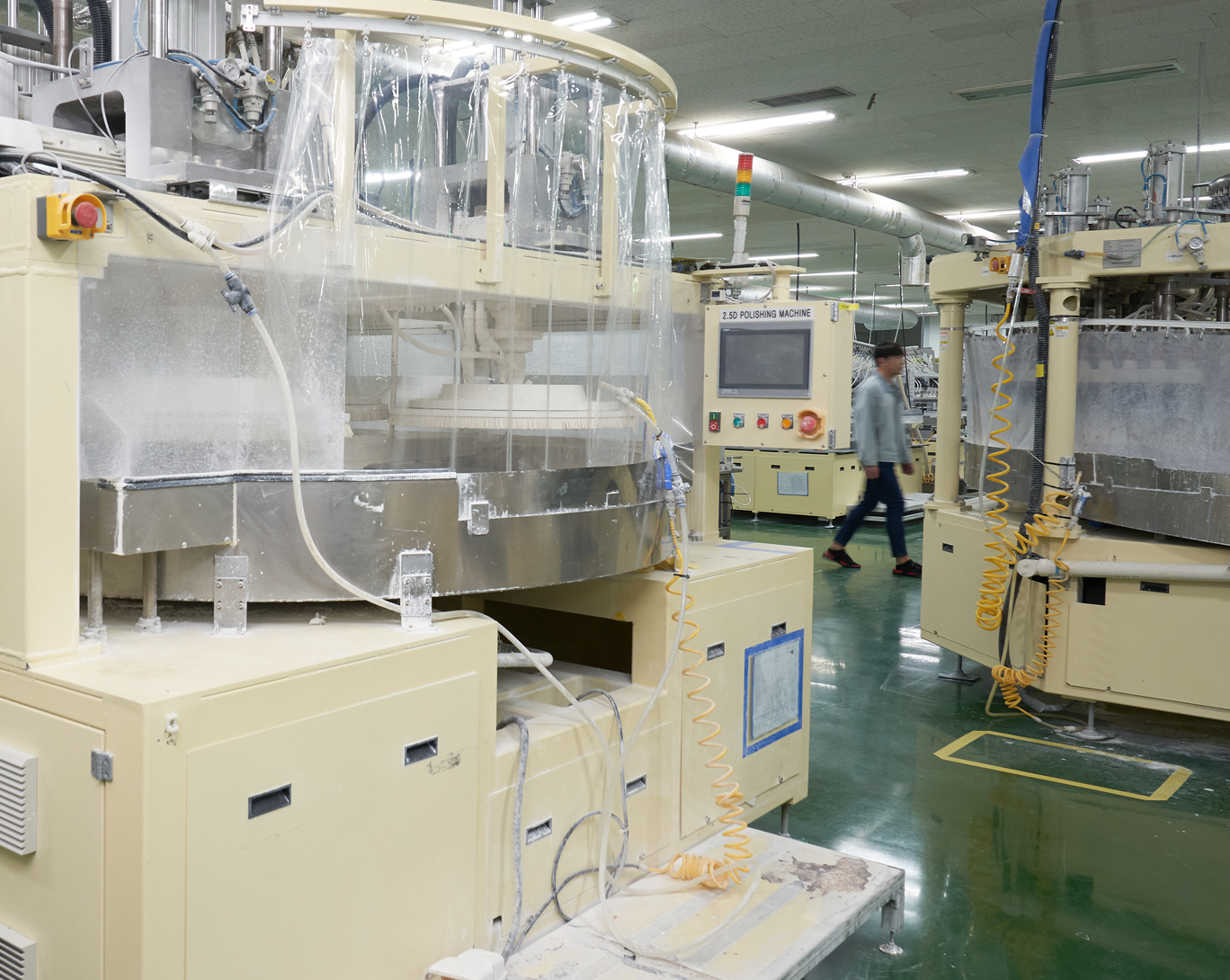

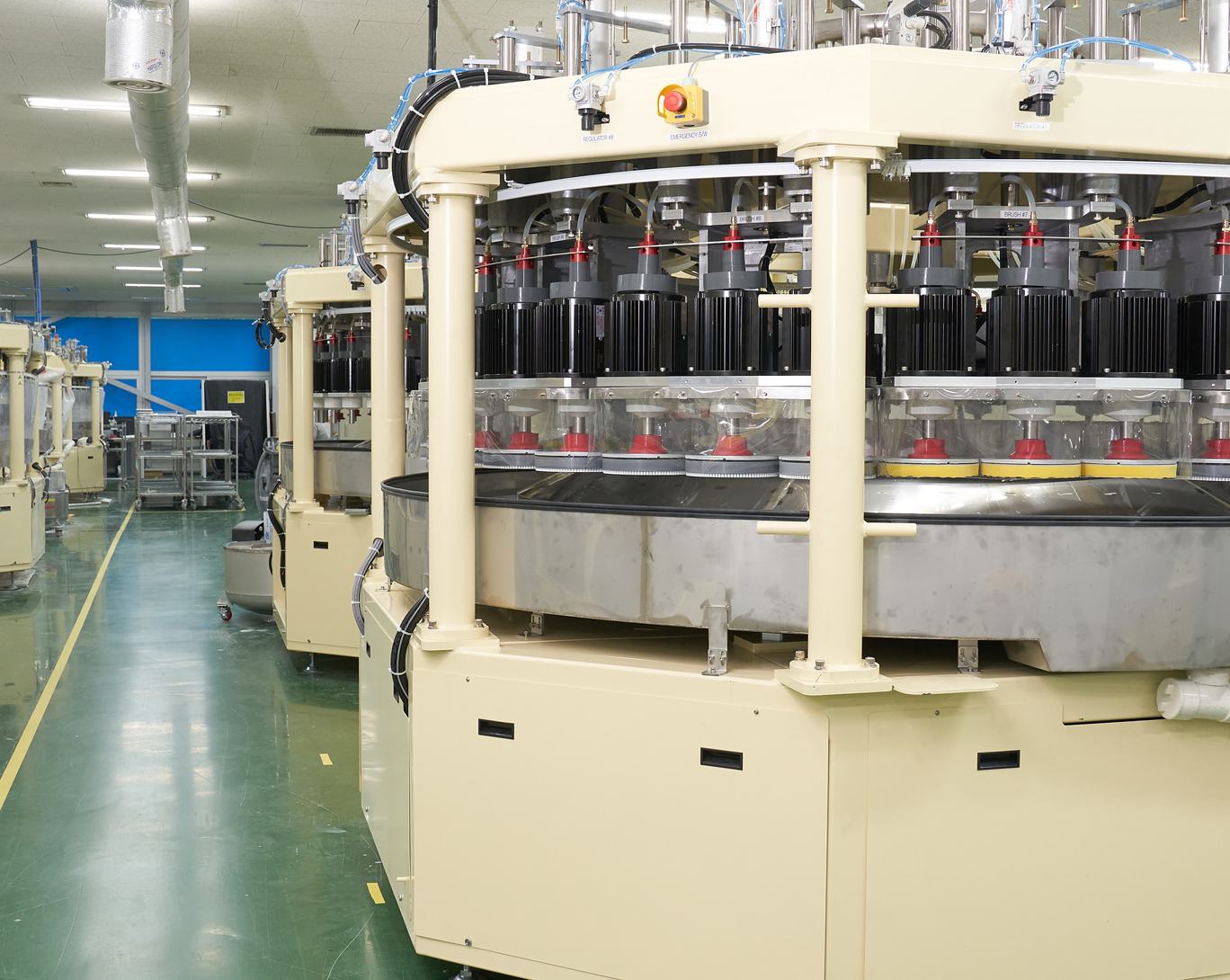

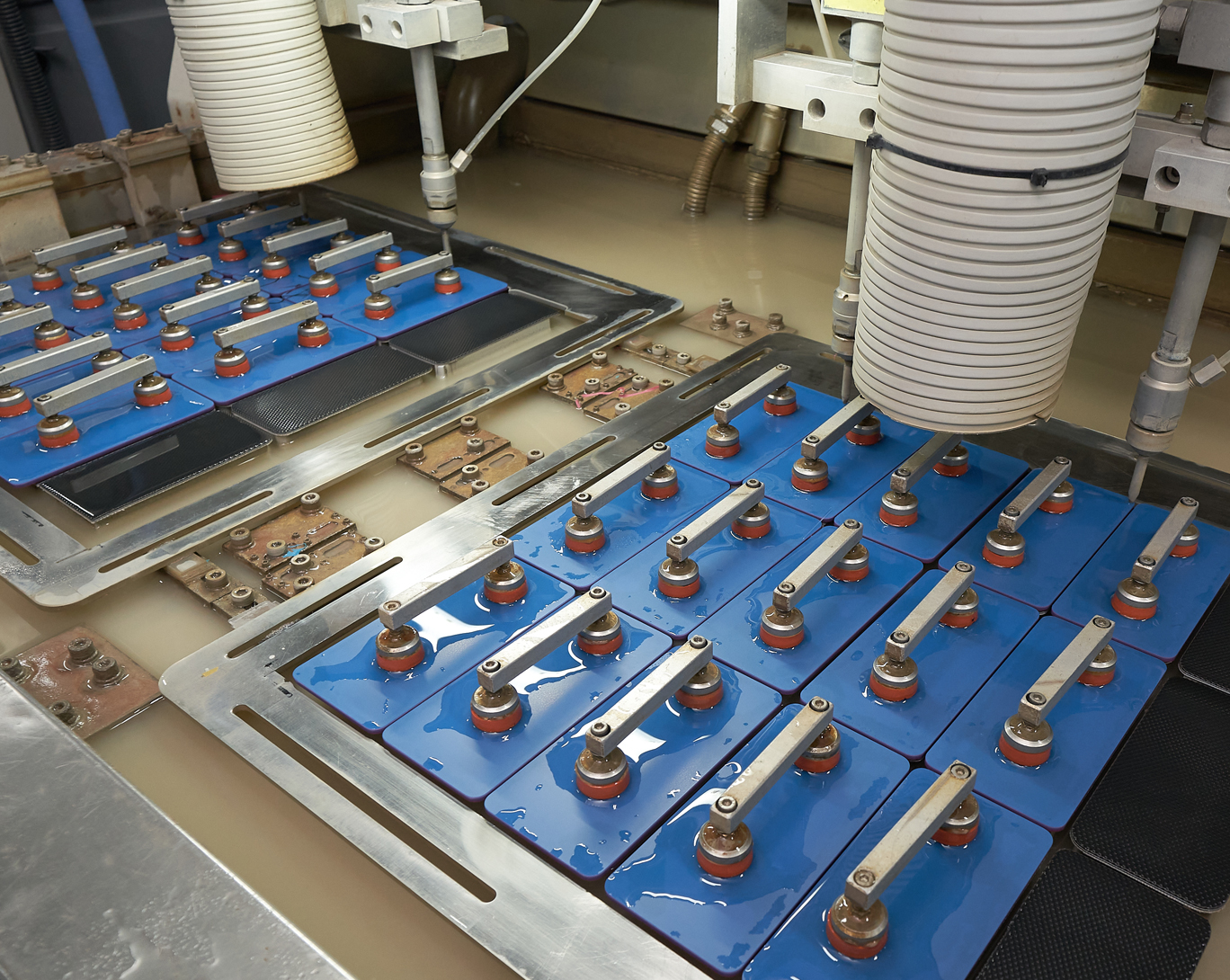

3D Polishing-Front MC
성형이 완료된 3D Glass 외면 Polishing
Core Technology
- Polishing Uniformity
- Jig 설계
- Brush & 연마제 Control
Specification
| Size | L2400 x W2000 x 2400 |
|---|---|
| Capacity | 120pcs |
| 주요 Unit | Index Table, Brush Up/Down, Jig, Abrasive Tank |
3D Polishing-Rear MC
성형이 완료된 3D Glass 내면 Polishing
Core Technology
- Polishing Uniformity
- Jig 설계
- Brush & 연마제 Control
Specification
| Size | L3200 x W3000 x 2650 |
|---|---|
| Capacity | 48pcs |
| 주요 Unit | Index Table, Brush Up/Down, Jig, Abrasive Tank |
3D Polishing-Rear Partial
성형이 완료된 3D Glass 내면의 장/단변 국부 Polishing
Core Technology
- Polishing Uniformity
- Jig 설계
- Brush & 연마제 Control
Specification
| Size | L2560 x W2360 x 2150 |
|---|---|
| Capacity | 24pcs |
| 주요 Unit | Transfer Unit, Brush Up/Down, Jig, Abrasive Tank |
3D Pad Printer
성형 후 강화된 Glass 내측에 Pad 인쇄 공법을 이용한 Printing
Core Technology
- Pad 제조, Press
- Pad Ink 전사 (Etching Plate)
- MIR 건조
- Cam Type Glass Centering
Specification
| Size | L1180 x W1670 x 2070 |
|---|---|
| Capacity | 2pcs / 30sec |
| 주요 Unit | Silicon Pad, Etching Plate, Centering Jig, Pad Dry & Clean |

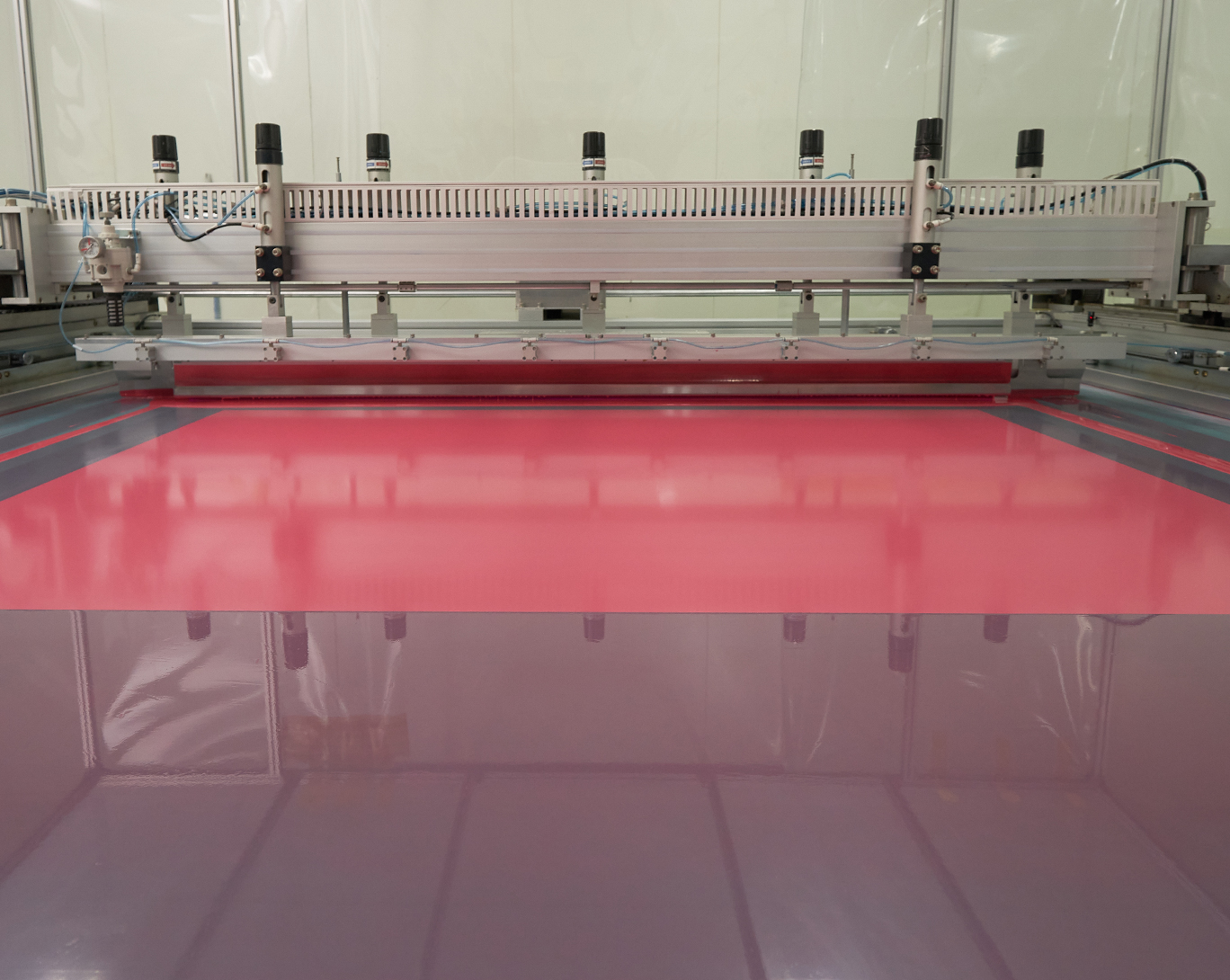

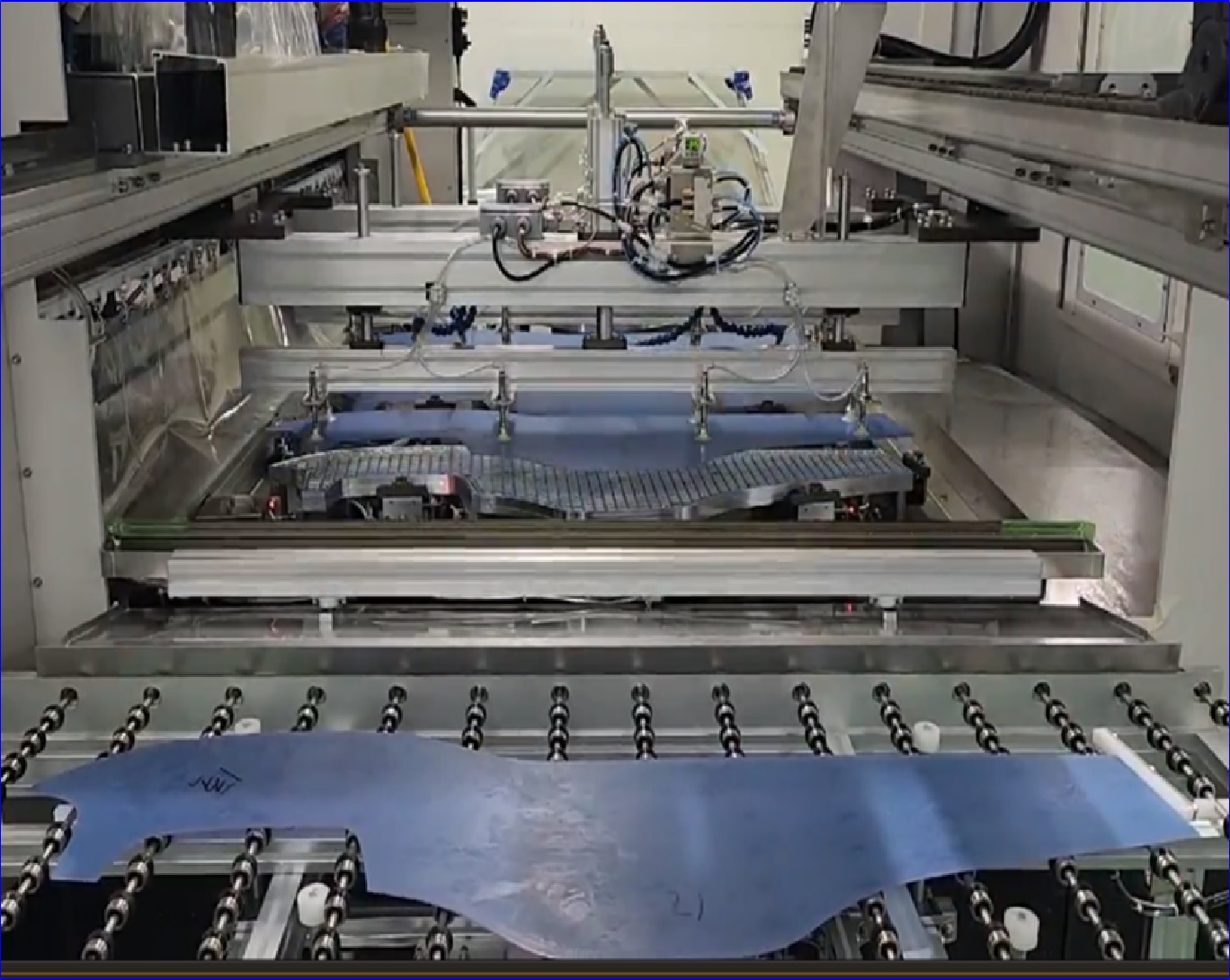

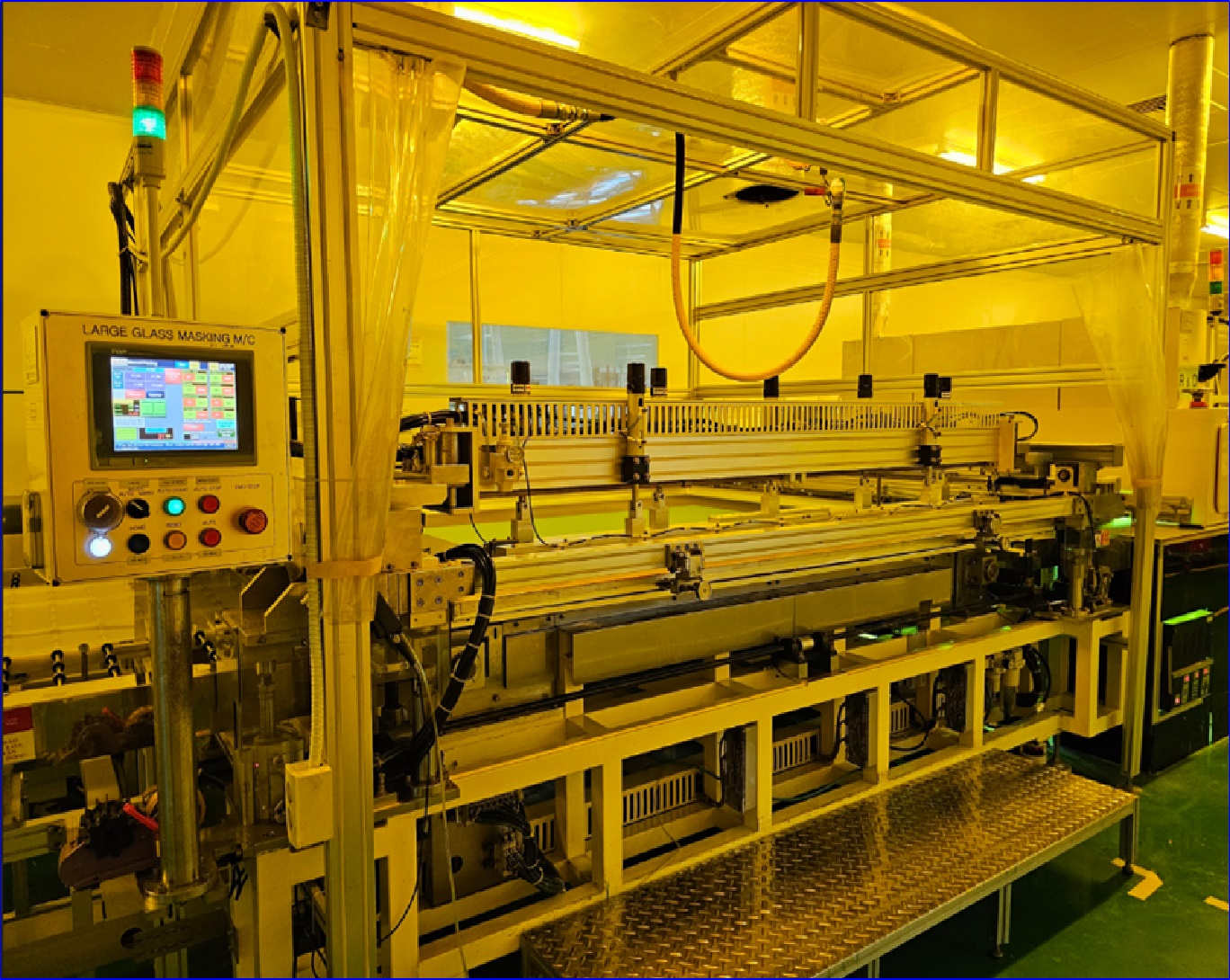

Automobile Glass Silk Printer
자동차용 Large Glass 표면 보호용 UV Ink Printing 설비
Core Technology
- 대면적 Glass 표면에 UV Ink Printing
- 대면적 글라스 1회 인쇄
- 인쇄 두께, 가압량 미세 조정
- UV Ink Auto Pumping
Specification
| Machine Size | [L] 3,400mm * [W] 2,650mm *[H] 2,200mm |
|---|---|
| Glass size | Max : [L] 1,900 * [W] 1,500mm |
| Capacity | 150sec/1sheet |
| 주요 Unit | UV Ink Auto Pumping, Scraper, Squeegee Unit Power Baese, Silk Screen Unit. Printing Head/Trasfer UV Dryer |

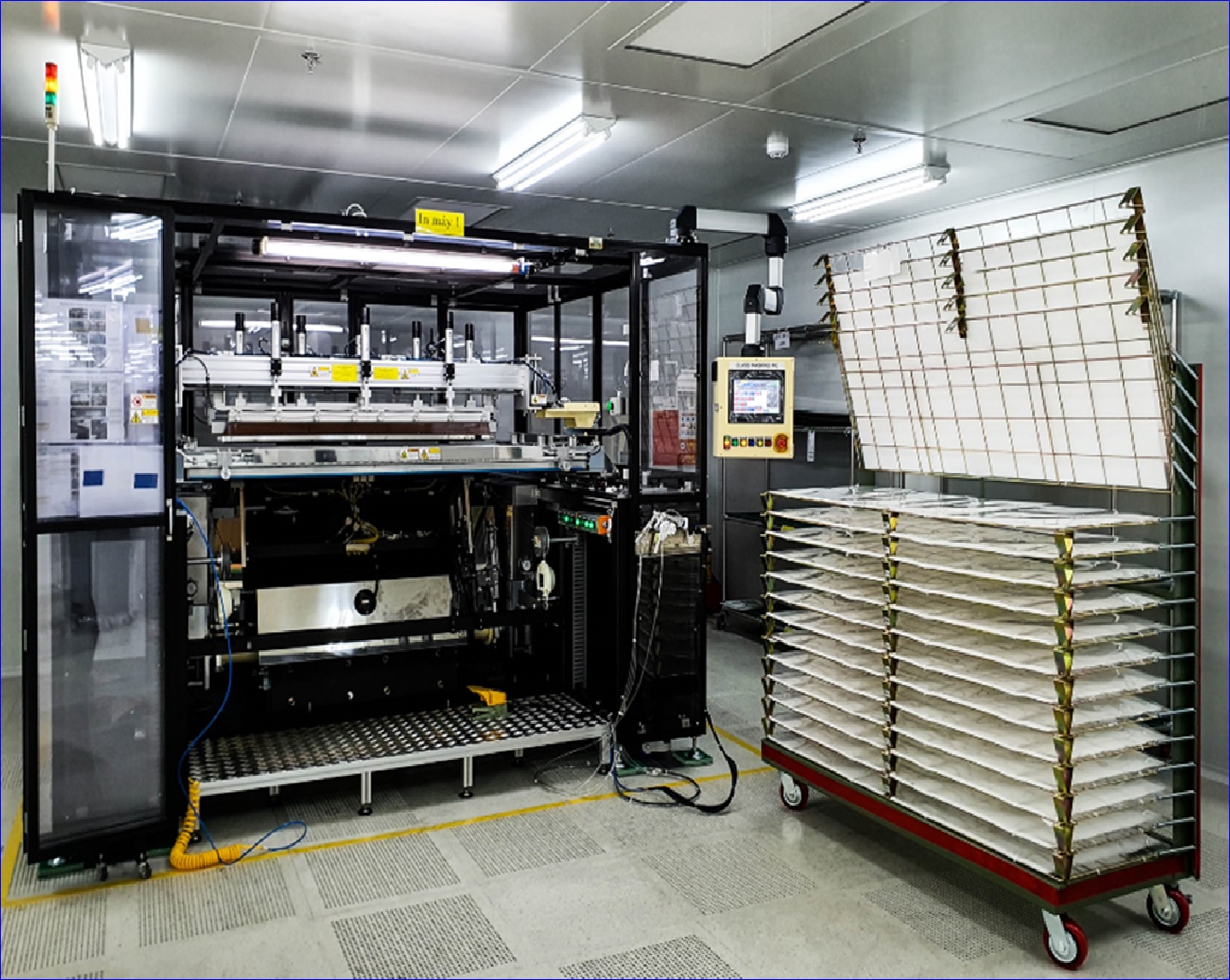

Automobile Glass Silk Printer
자동차 FRONT GLASS 바탕 인쇄
Core Technology
- Vision Camera 사용, Glass&Mask Align
- 2D, 3D Glass Printing
- Servo Motor 적용 인쇄 품질 확보
Specification
| Size | [L] 2,700mm * [W] 2,770mm * [H] 2,400mm |
|---|---|
| Capacity | 36sec |
| 주요 Unit | Align Vision Camera Unit, X,Y,Z Servo Motor, 3D Printing Jig Unit, Scraper, Squeegee Unit, Printing Head/Trasfer Unit |
3D Vacuum Laminator
3D Glass에 고진공을 이용하여 Deco Film을 Laminating
Core Technology
- 고진공 Chamber
- Press Pad 금형 기술
Specification
| Size | L1640 x W1600 x 2740 |
|---|---|
| Capacity | 2pcs / 30sec |
| 주요 Unit | Silicon Pad, Vacuum Chamber, Glass Jig, Vacuum Pump |
UV Film Laminator
UV Film과 인쇄 Film을 Roller로 Laminating
Core Technology
- Roll Laminator Control
- 위치 정밀도
Specification
| Size | L1240 x W1200 x H2000 |
|---|---|
| Capacity | 2pcs / 30sec |
| 주요 Unit | 인쇄 Film Jig, UV Film Jig, Urethane Roller, Swing Unit |
출하 Laminator
출하 전 Glass 내/외면에 보호 Film Laminating
Core Technology
- Roll Laminator Control
- 위치 정밀도
Specification
| Size | L3220 x W1750 x H2000 |
|---|---|
| Capacity | 2pcs / 8sec |
| 주요 Unit | Glass Align Unit, Film Feeding Unit, Glass Jig, Film Laminating Unit |
Flexible OLED Module Line
Flexible OLED와 TSP를 Auto Laminating 후 3D Glass와 Laminating
Core Technology
- Base Film Hole Guide
- Roll Laminating
- Vacuum Laminating
- Transfer Control
Specification
| Size | L6970 x W2760 x H2150 |
|---|---|
| Capacity | 1pcs / 15sec |
| 주요 Unit | Silicon Pad, Vacuum Chamber, Glass Jig, Vacuum Pump |
AF Coater
PeCVD & Thermal Evaporation 방식으로 3D Glass 표면에 Anti Finger 기능 코팅
Core Technology
- High Vacuum Chamber
- Plasma Treatment
- Rotation Jig
- Evaporation Coating
Specification
| Size | L4360 x W3450 x H3100 |
|---|---|
| Capacity | 320pcs / 40min (7”) |
| 주요 Unit | Vacuum Chamber, Rotary & Booster Pump Chiller, Si Target, SiO2, Plasma |

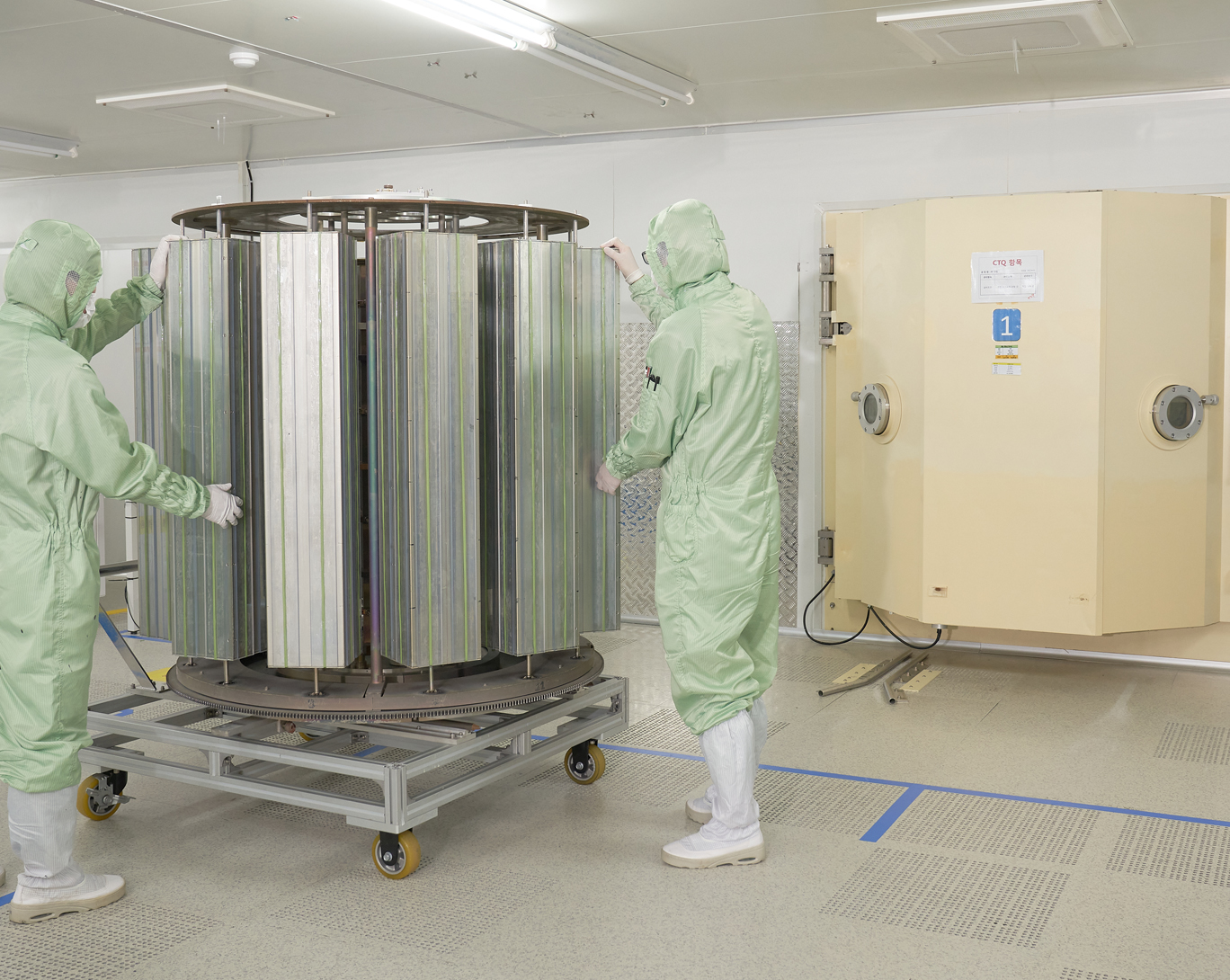

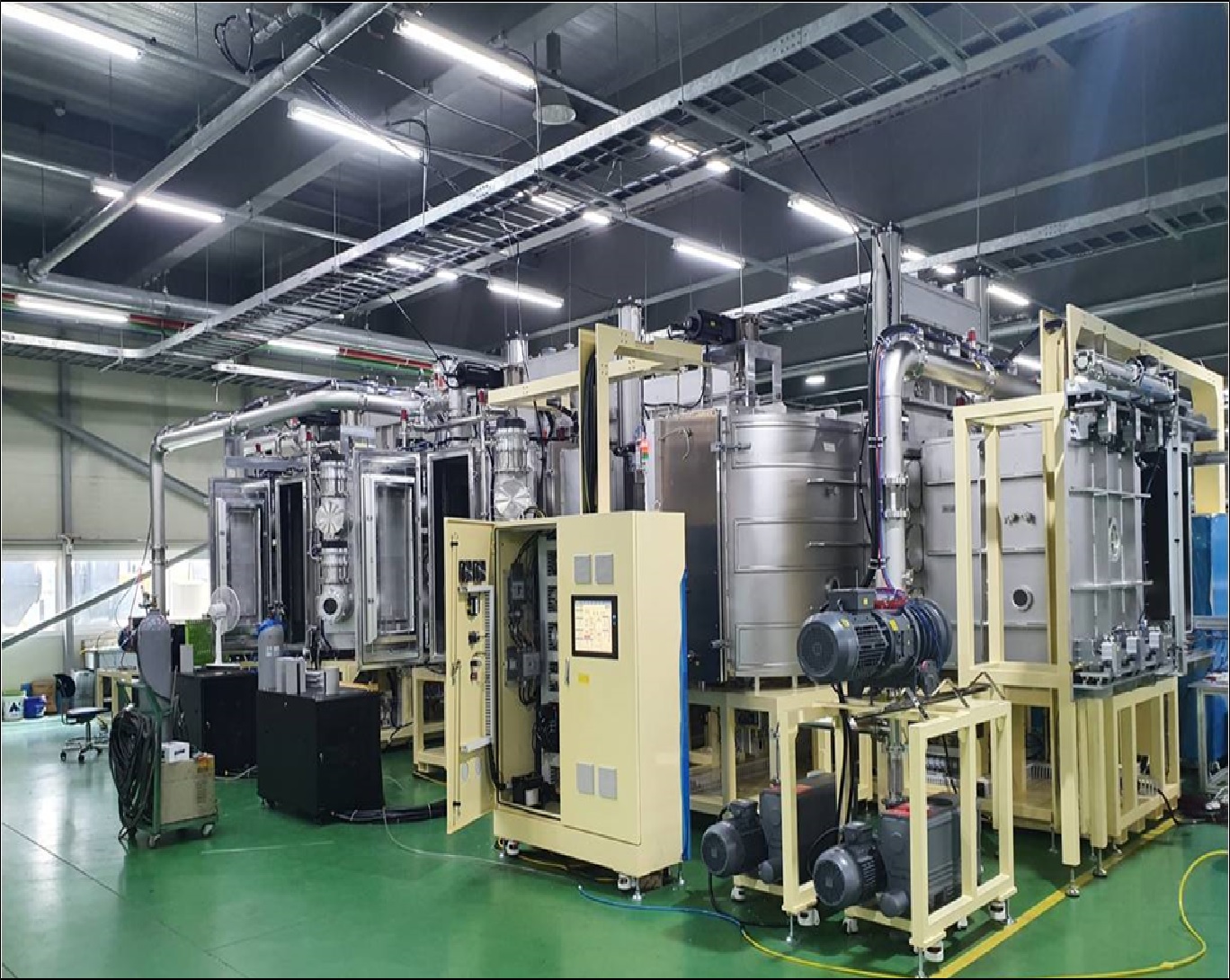

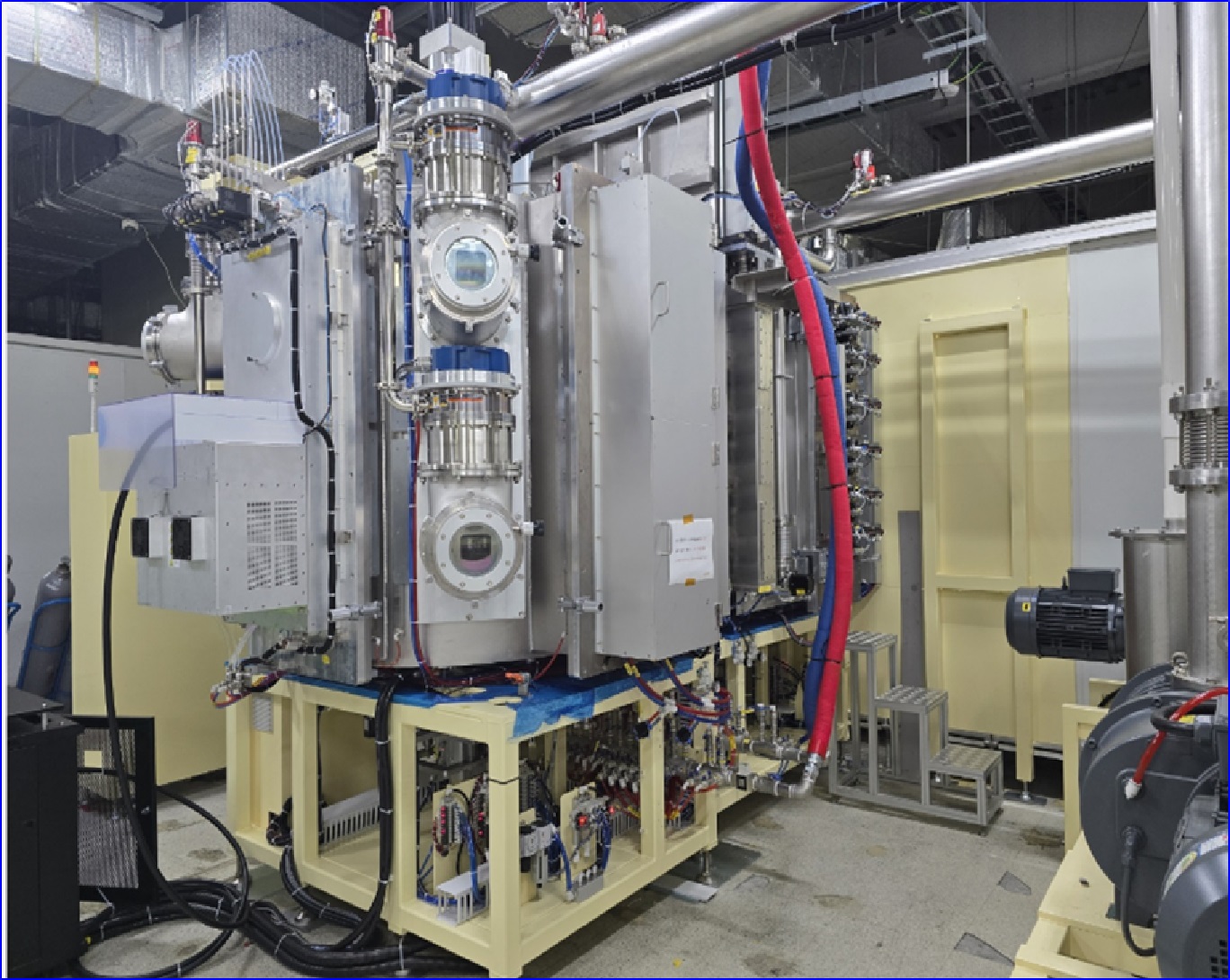

Auto Multi Hard Coating System
Watch, Mobile Glass에 다층 박막 하드코팅, AF 코팅하는 SYSTEM
Core Technology
- Multi Layer 코팅 박막 코팅
- Halogen Heating 방식의 전처리 가열 기능
- ICP 표면 처리로 박막 신뢰성 확보
- Dual Twin type Bipolar로 생산성 향상
- TMP 사용하여 청정 고진공 형성 가능
- 특정 Chamber 및 Drum 단독 운영 가능
- Hard Coating 3Chamber 동시 가동으로 Process Rotation 가능
- Auto Cartridge로 최대 192ea[32ea*6Line) AF Tablet 투입가능
- Gate Valve 통한 Chamber 진공도 유지 가능.[코팅 후 Vent 불필요]
- Target당 64ea의 Pin Mask 적용, Batch내 편차 0.8%이하
- Load->Coating->AF->Unloading Full Automation
Specification
| Size | [L] 13,525mm * [W] 7,000mm * [H] 3,950mm |
|---|---|
| Capacity | 200EA/1Batch. |
| 주요 Unit | HARD COAT 3EA, AFCOAT 1EA, PRE-HEAT 2EA Cating 구성,Drum Rotation 80rpm/min,Load->Pre-Heat->Hard Coat’->AF Coat->Unload full Automation,PLC,PC Controll System,Rotary.Booster/Turbo Pump,Bipolar, RF Power Supply Unit |
Auto Multi Coating System
Watch, Mobile Glass에 AR/AF 박막 코팅하는 SYSTEM
Core Technology
- Multi Layer 형성 가능
- Heating 전처리 가열 기능
- End hall type Ion source 2set, 소재에 맞는 박막 신뢰성 향상
- Crucible 12Head 사용
- 공전, 자전 방식의 Dome 구조로 제품 크기와 형상에 맞게 가능
- Granule,Tablet,Pill등 Matrial로 다양한 박막 코팅
- Oil Diffusion Pump에 Baffle/Polycold System 장착
Specification
| Size | [L] 5,400mm * [W] 5,700mm * [H] 3,300mm |
|---|---|
| Capacity | 3,600sec/1Batch[제품에 따라 다름] |
| 주요 Unit | Dome Jig Rotation Unit. Rotary/Booster Pump. Diffusion Pump I-on Gun Source. Halogen Heater. Polycold System Crucible 12Head Table. |

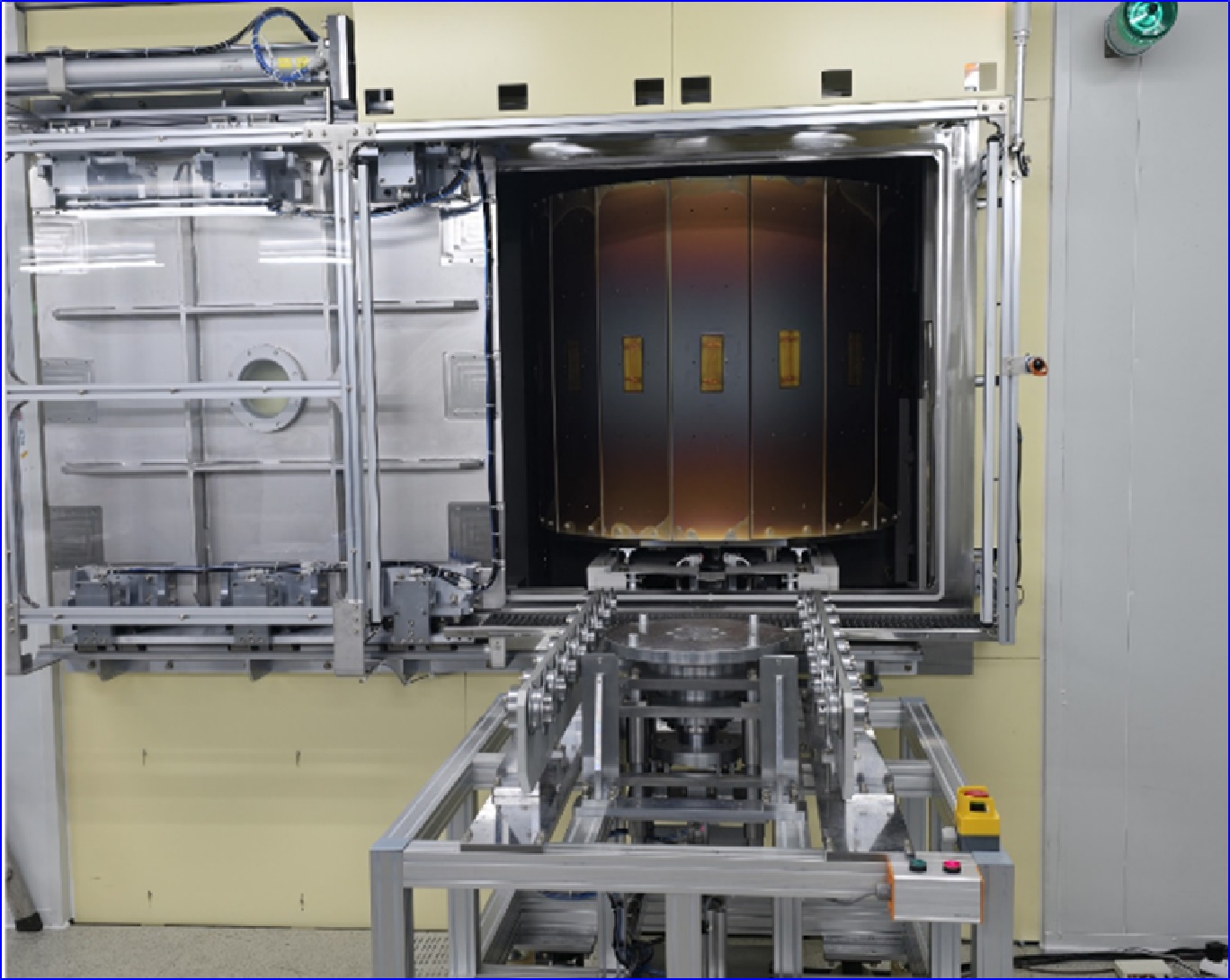

Auto Multi Hard Coating System
Watch, Mobile Glass에 다층 박막 하드코팅, AF 코팅하는 SYSTEM
Core Technology
- Multi Layer 코팅 박막 코팅
- Halogen Heating 방식의 전처리 가열 기능
- ICP 표면 처리로 박막 신뢰성 확보
- Dual Twin type Bipolar로 생산성 향상
- TMP 사용하여 청정 고진공 형성 가능
- 특정 Chamber 및 Drum 단독 운영 가능
- Hard Coating 1Chamber AF 1Chamber 동시 운영 가능
- Auto Cartridge로 최대 192ea[32ea*6Line) AF Tablet 투입가능
- Gate Valve 통한 Chamber 진공도 유지 가능.[코팅 후 Vent 불필요]
- Target당 64ea의 Pin Mask 적용, Batch내 편차 0.8%이하
- Load->Coating->AF->Unloading Full Automation
Specification
| Machine Size | [L] 5,510mm * [W] 5,770mm * [H] 3,950mm |
|---|---|
| Capacity | 200EA/1Batch. |
| 주요 Unit | Hard coat 1ea, AF Coat’ & Pre-Heat 1ea 구성,Coating Drum Rotation 80rpm/min, Load->Pre-Heat->Hard coat->AF Coat->Unload Full Automation, PLC,PC 중앙 관리,제어 기능으로 조작 편리, Rotary/Booster/Turbo Pump, Bipolar, RF, ICP Power Supply Unit. |
